4+10 铝及铝合金连铸连轧

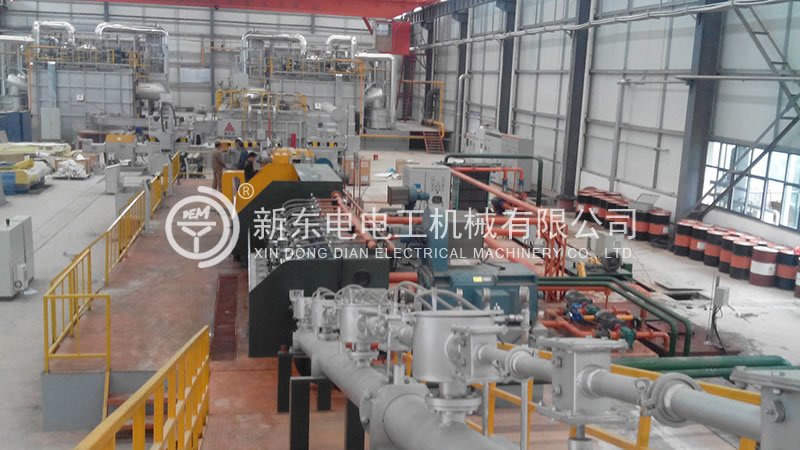

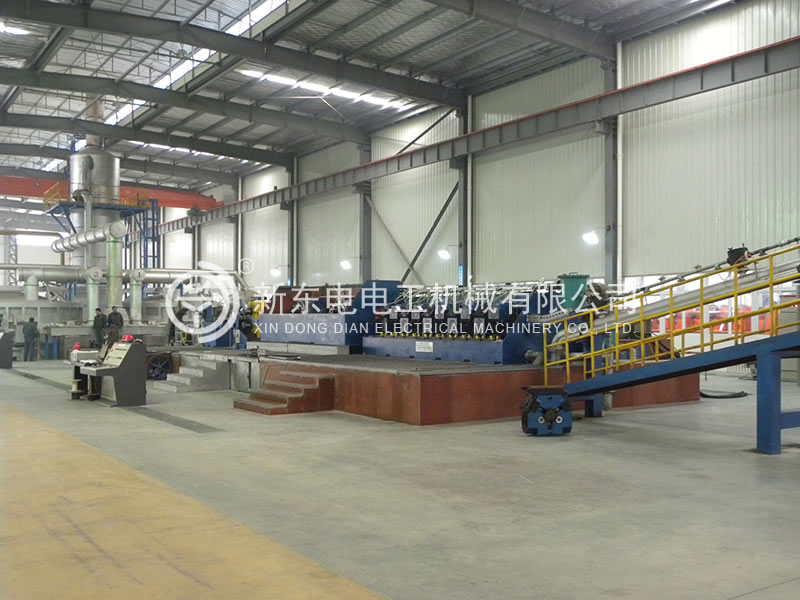

铝杆连铸连轧机

本生产线采用连铸连轧的工艺方法，用于生产电工用圆铝杆及铝合金杆，成品杆径φ9.5mm、φ12mm.

主要设备组成

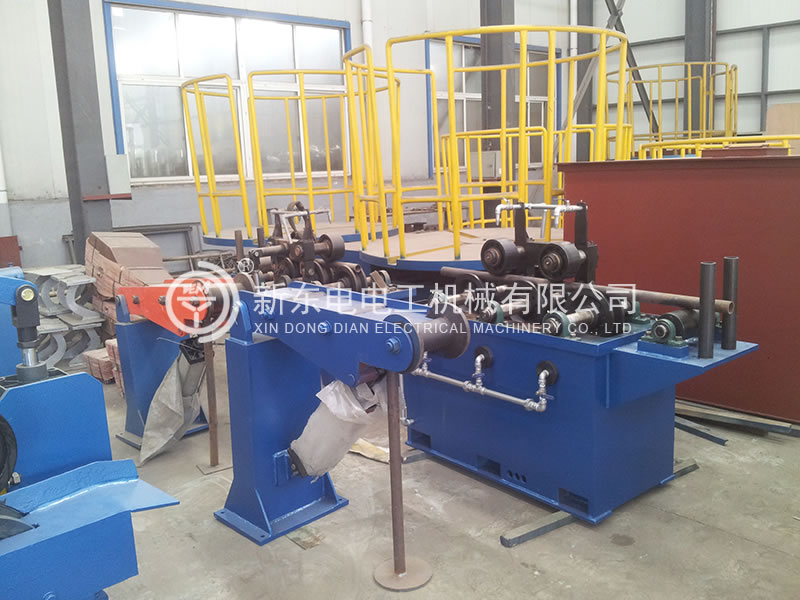

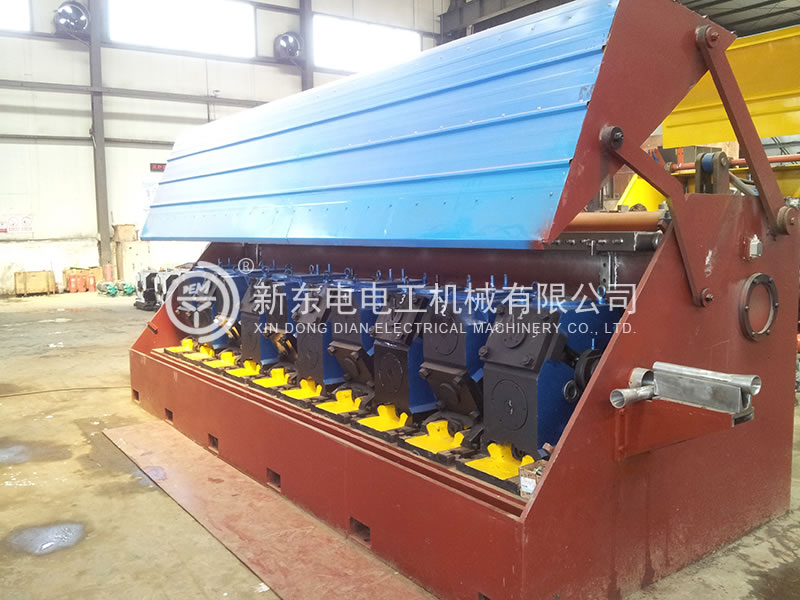

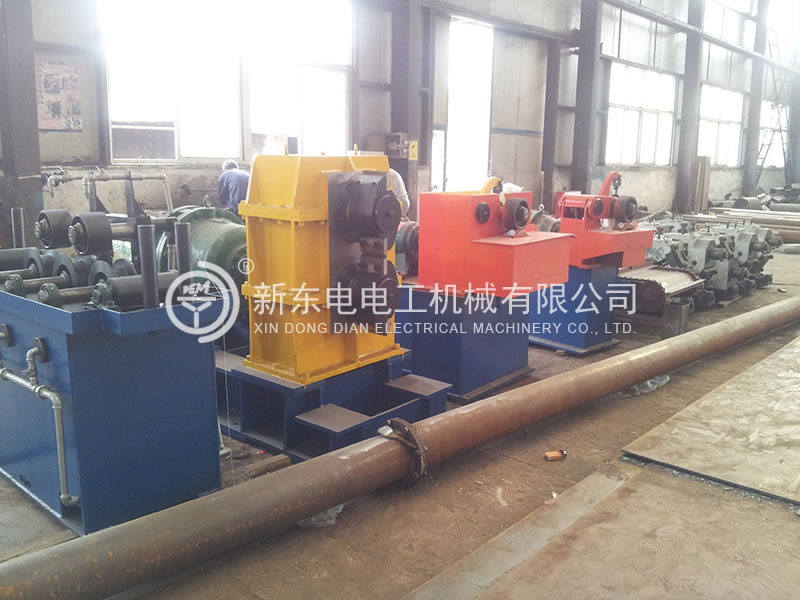

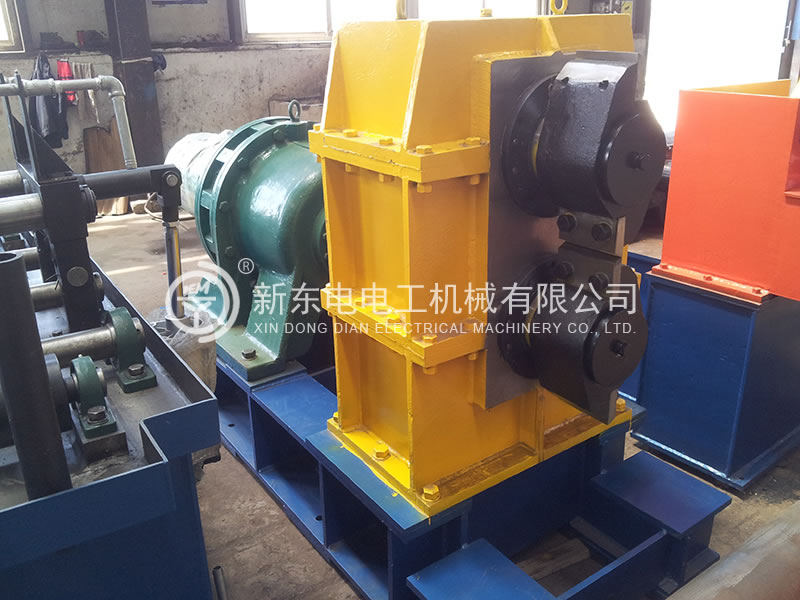

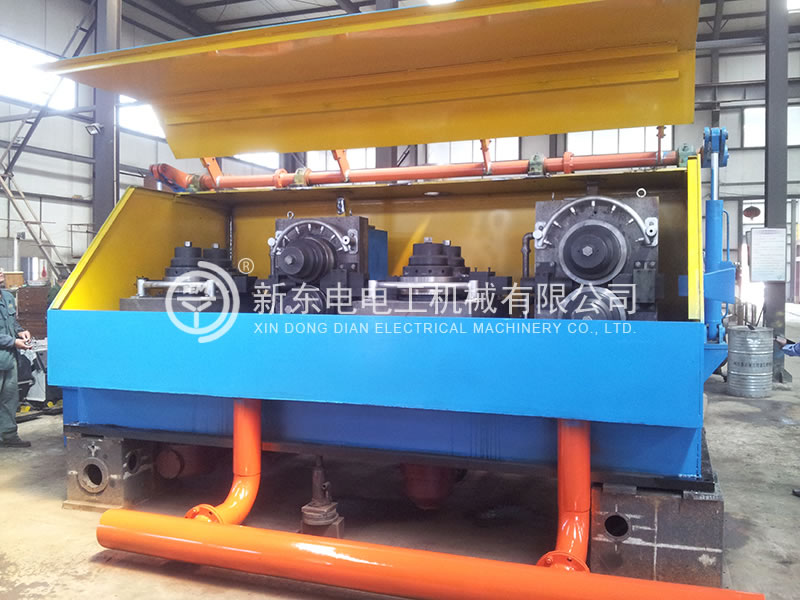

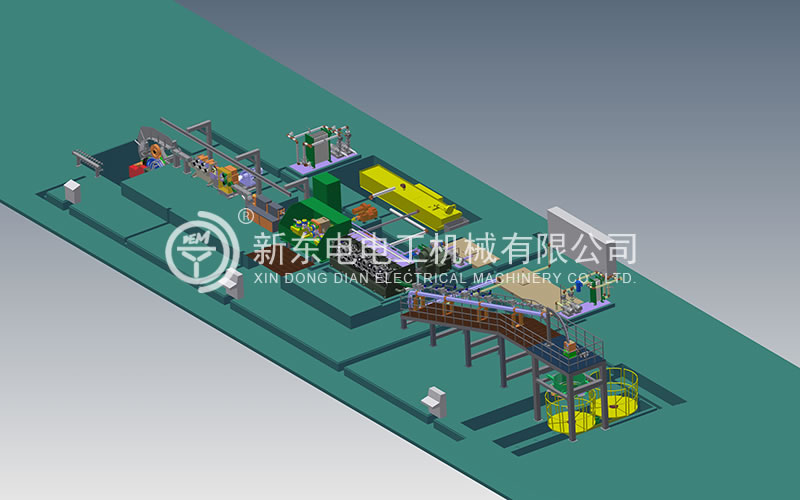

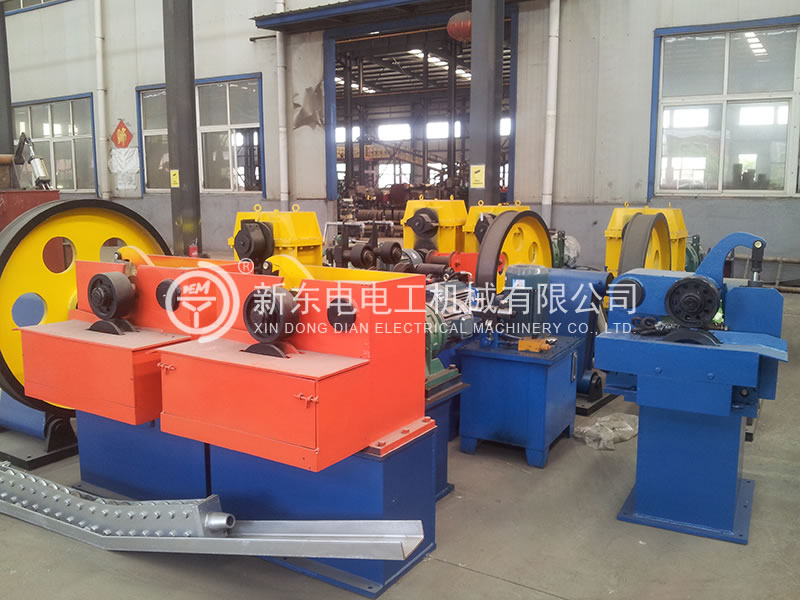

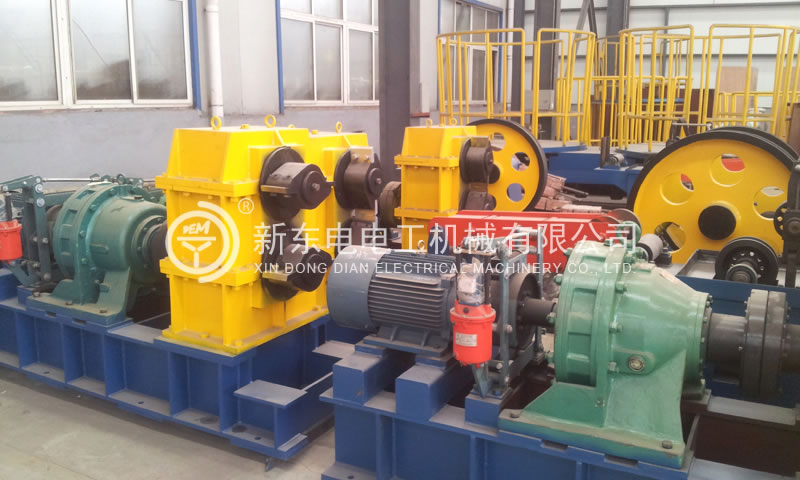

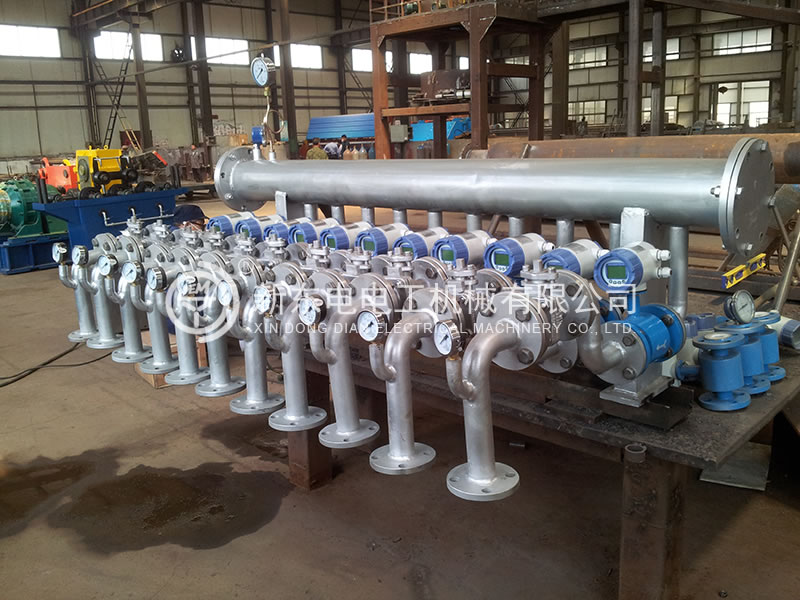

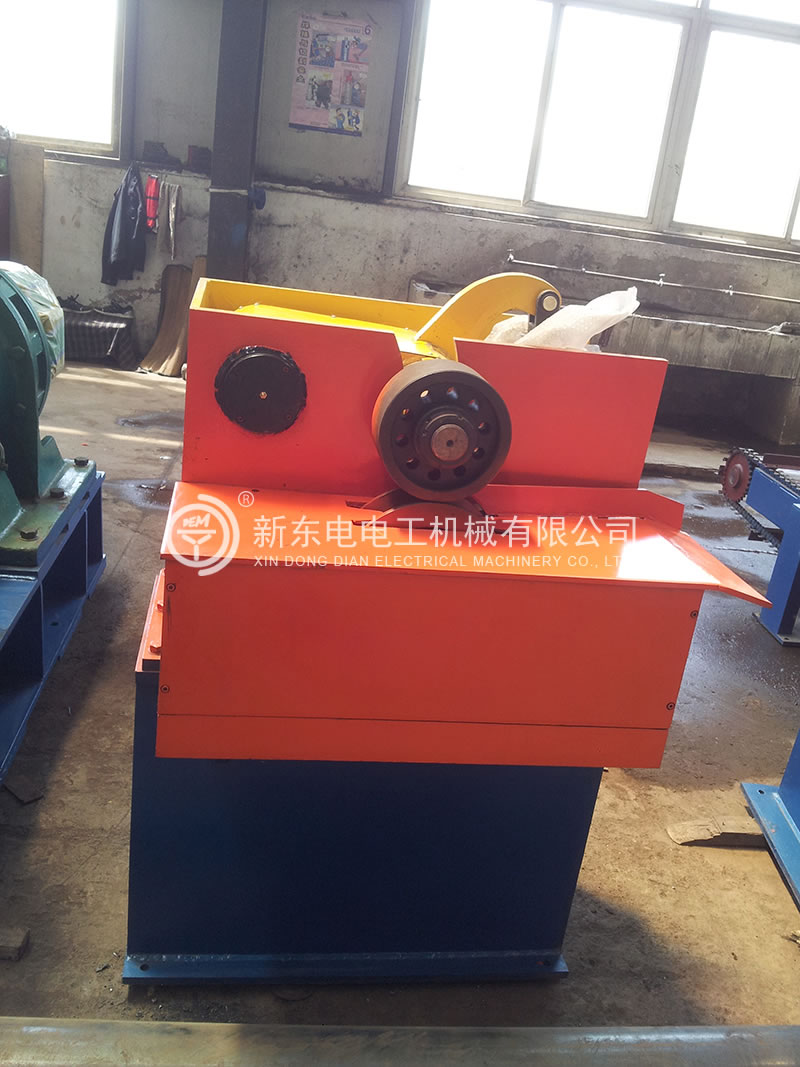

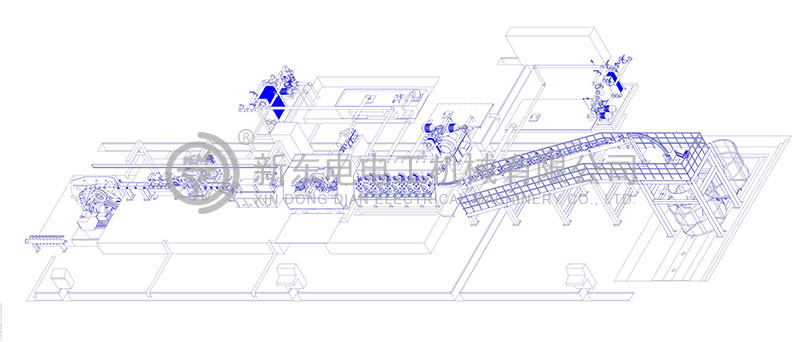

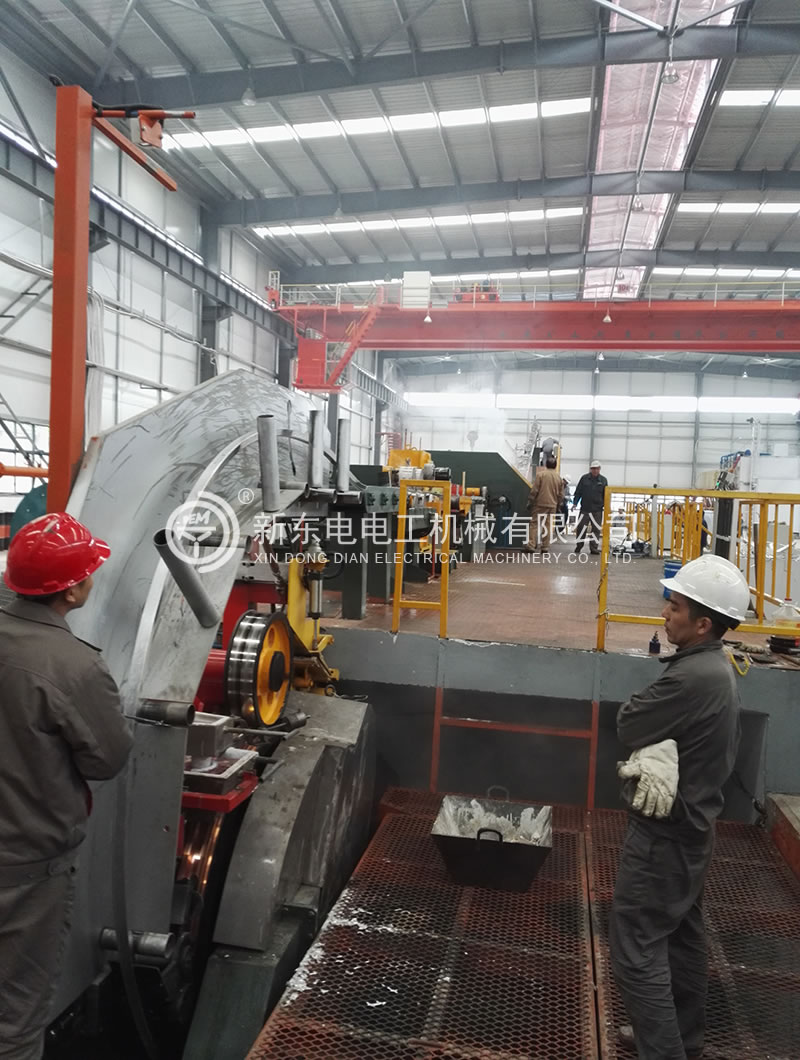

本生产线主要由四轮式连铸机（专利号：ZL 2009 2 0037329.X; 浇铸机用零点浇铸装置，专利号：ZL 2009 2 0037330.2）、校直机、前牵引机、滚剪机、铸坯过渡支撑装置、喂料机、粗轧机、精轧机、铝杆冷却淬火装置、铝杆甩杆成圈装置、收线小车及收线筐装置、连铸连轧生产线电气控制系统、连轧机润滑油系统、连轧机乳液循环系统等组成。

铝杆连铸连轧生产工艺流程

1.工艺流程示意如下：

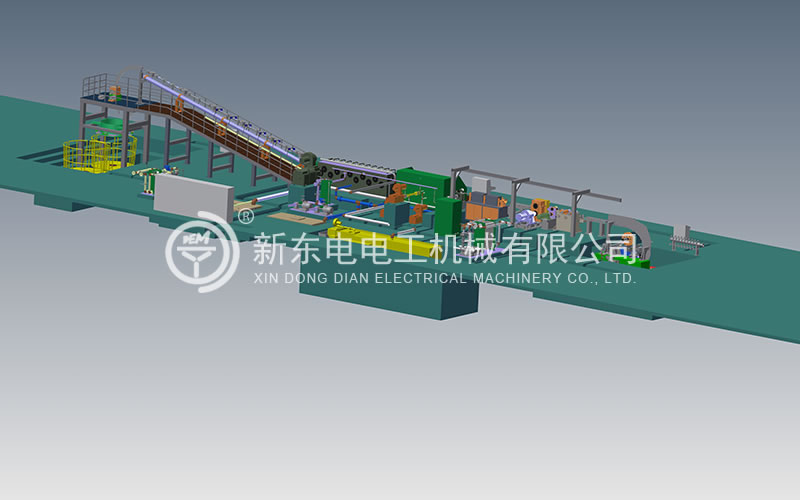

合格铝水→四轮式连铸机→校直机 →前牵引机 →滚剪机 →铸坯过渡支撑装置→喂料机→粗轧机 →精轧机→铝杆冷却装置→甩杆成圈装置→收线小车及收线筐装置→成圈铝杆。

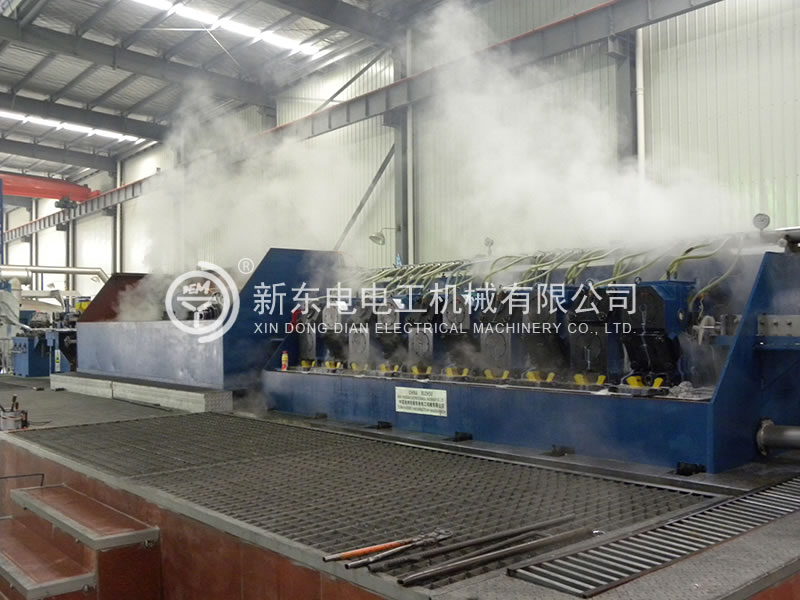

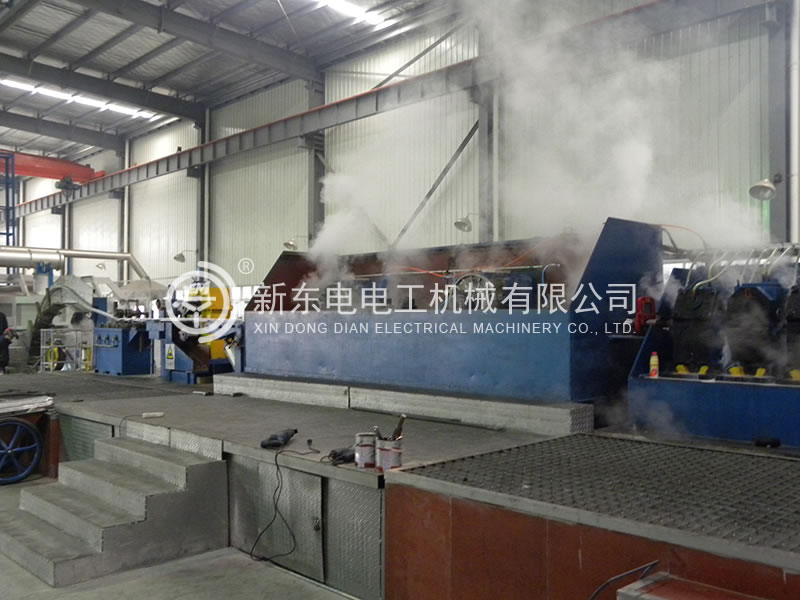

2.合格铝水经过流槽，注入四轮式连铸机，连续铸成面积为3300mm2的梯形锭。用滚剪剪去废锭，将合格铸锭喂入连轧机连续轧制出杆，经收线系统成盘.
